产品概述
ST5815是一款全面高性能的拼接屏显示驱动板。内含强大的视频处理功能，能输出高质量的画面。提供VGA（内接）。HDMI，DVI等接口，支持1080P(VGA信号)以内的输入，支持3840×2160＠60HZ(HDMI信号)以内高清信号输入，支持4K60 V_BY_ONE输出，支持OLED屏幕超时保护（选配），效果更好并提供逐行的高清晰的视频，支持高品质功放及耳机的音频输出。该板卡还集成了温控、LED指示灯、按键、遥控，光控等便捷功能。
功能特点
Ø支持最大4K60 HDMI 输入。
Ø支持内置VGA（最大1920x1200@60）输入（乐华排针标准定义），支持DVI(最大3840x2160@30)输入。
Ø输入的信号支持0度、90度、180度、270度，水平镜像，垂直镜像显示。
Ø支持按键+遥控操作。
Ø支持4K V_BY_ONE屏显示，支持单分区，双分区VBO屏，最大支持8LAN VBO液晶屏。PWM背光调制。
Ø支持高品质功放音频输出（支持最大10W高功率喇叭），支持耳机输出。
Ø支持USB 升级软件维护方便，不支持USB播放媒体文件。
Ø支持温控自动风扇调节。
Ø支持AD转换扩展，如光感模块、温控模块等。感应外界环境亮度实现自动调节显示亮度。（选配）
Ø支持无信号自动待机，有信号输入自动唤醒功能。支持无信号待机时间选择。
Ø支持上电模式选择。
Ø支持端口为RJ45的232串口控制，一路输入两路环出串行连接控制。
Ø支持最大横竖16x16内任意拼接显示，支持竖屏拼接显示。
Ø支持OLED屏显示，并支持OLED屏幕显示超时，限流保护。（选配）
Ø支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。

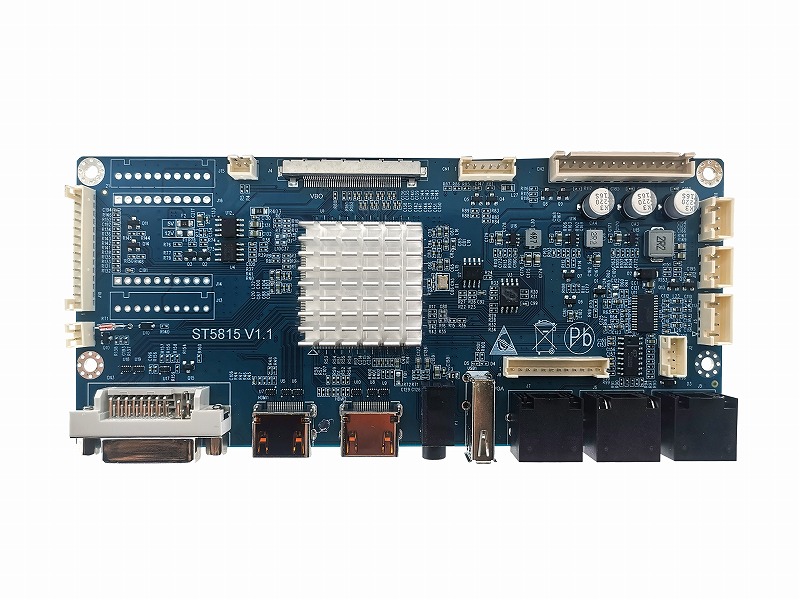

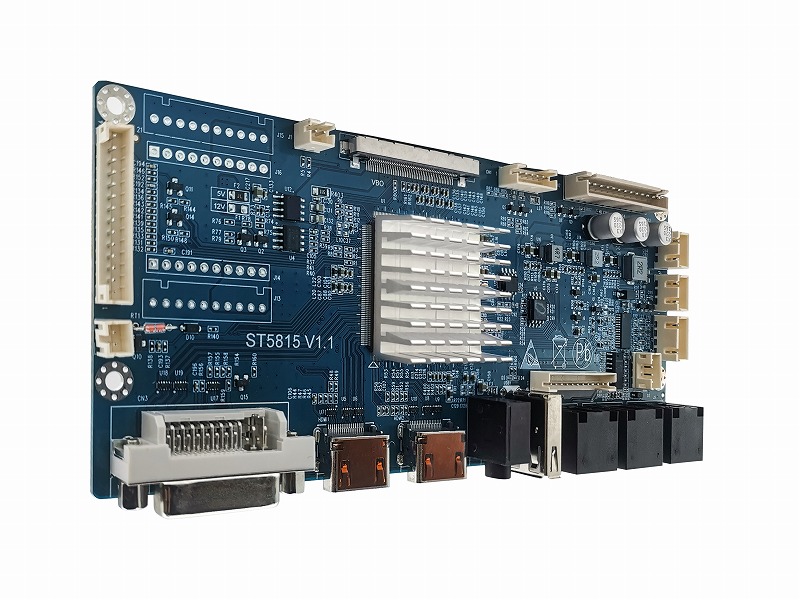

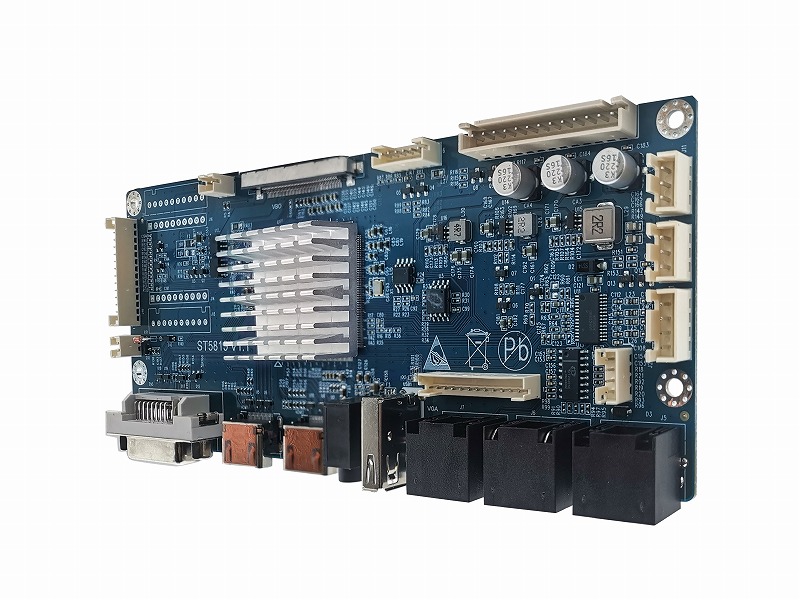

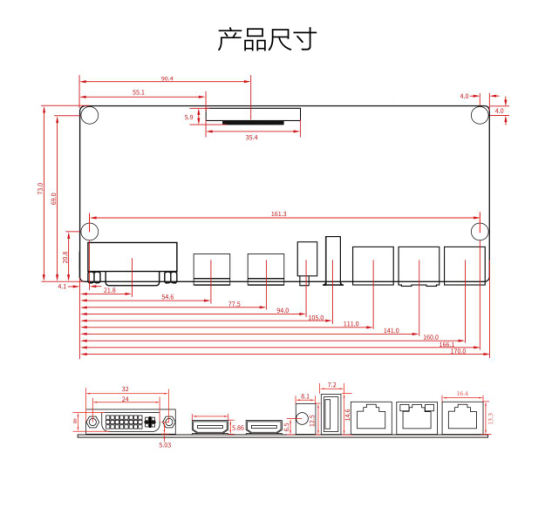

外观

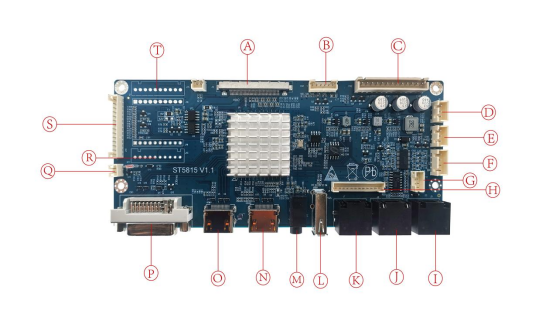

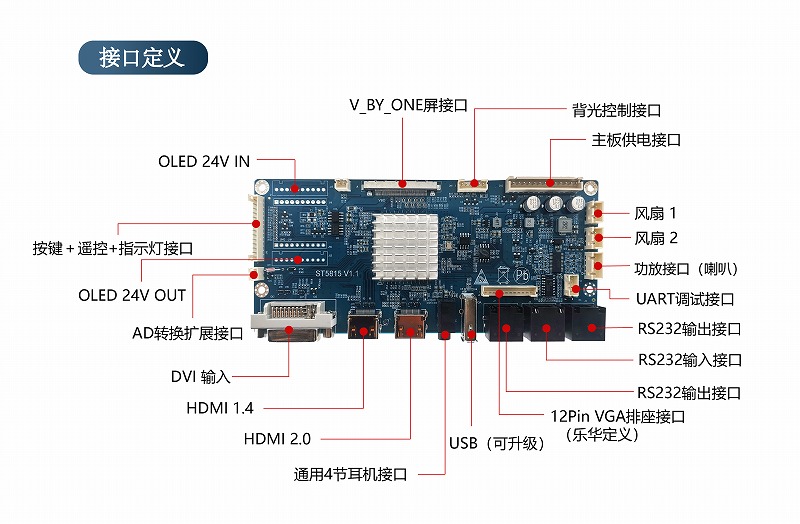

端口说明
|
序号
|
说明
|
序号
|
说明
|
|
A
|
V_BY_ONE屏接口
|
K
|
RS232输出接口
|
|
B
|
背光控制接口
|
L
|
USB（可升级）
|
|
C
|
主板供电接口
|
M
|
通用4节耳机接口
|
|
D
|
风扇1
|
N
|
HDMI 2.0
|
|
E
|
风扇2
|
O
|
HDMI 1.4
|
|
F
|
功放接口（喇叭）
|
P
|
DVI 输入
|
|
G
|
UART调试接口
|
Q
|
AD转换扩展接口
|
|
H
|
12Pin VGA排座接口（乐华定义）
|
R
|
OLED 24V OUT
|
|
I
|
RS232输出接口
|
S
|
按键＋遥控+指示灯接口
|
|
J
|
RS232输入接口
|
T
|
OLED 24V IN
|
