产品概述

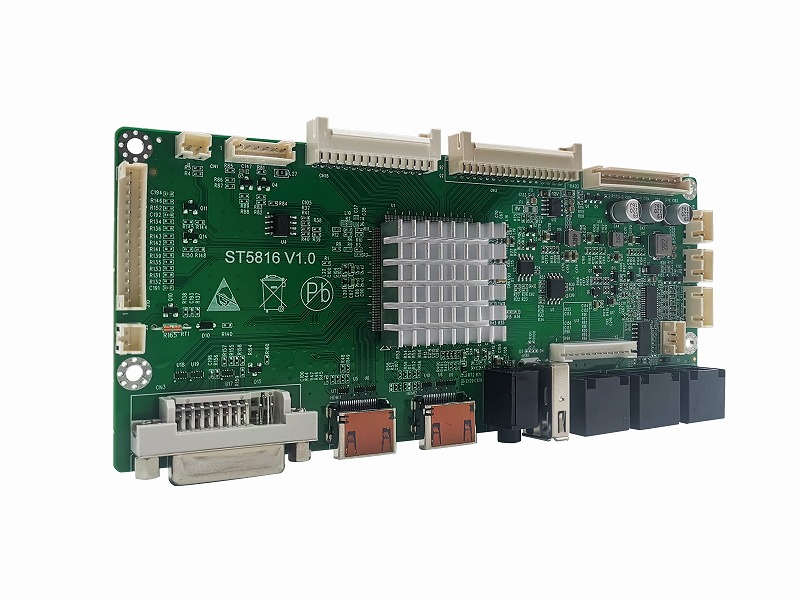

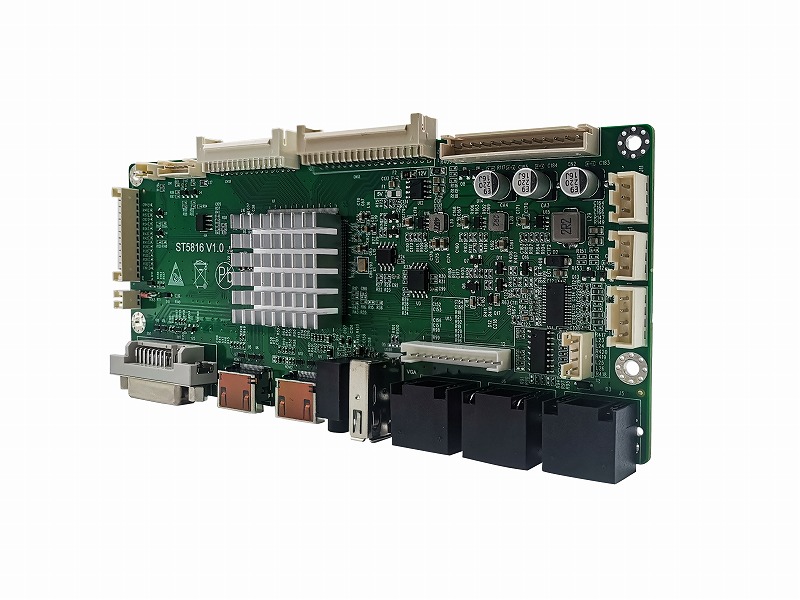

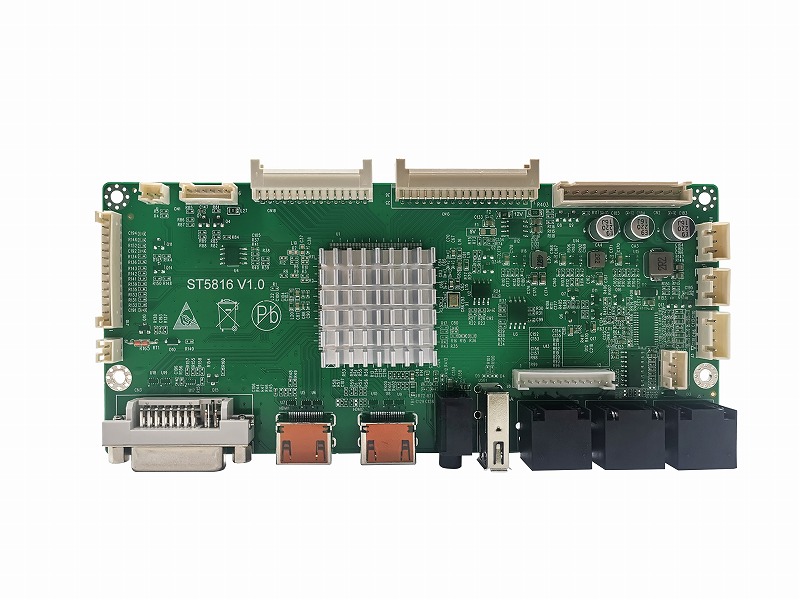

ST5816是一款全面高性能的拼接屏显示驱动板。内含强大的视频处理功能，能输出高质量的画面。提供VGA（内接），HDMI，DVI等接口，支持1080P(VGA信号)以内的输入，支持3840×2160＠60HZ(HDMI信号)以内高清信号输入，在2x2 HD高清拼接达到点对点效果，达到更好显示效果并支持逐行的高清晰视频流，支持高品质功放及耳机的音频输出。该板卡还集成了温控、LED指示灯、按键、遥控，光控等便捷功能。
功能特点
Ø 支持最大4K60 HDMI 输入。
Ø 支持内置VGA（最大1920x1200@60）输入（乐华排针标准定义），支持DVI(最大3840x2160@30)输入。
Ø 支持输入的信号支持0度、90度、180度、270度，水平镜像，垂直镜像显示。
Ø 支持按键+遥控操作。
Ø 支持三星 LG BOE等高清双LVDS屏幕驱动，最大支持4路双LVDS液晶屏1920x1920方向屏驱动（选配）。支持PWM背光调制。
Ø 支持高品质功放音频输出（支持最大10W高功率喇叭），支持耳机输出。(选配)
Ø 支持USB 升级软件维护方便（USB仅用于软件升级）。
Ø 支持温控自动风扇调节。
Ø 支持AD转换扩展，如光感模块、温控模块等。感应外界环境亮度实现自动调节显示亮度。（选配）
Ø 支持无信号自动待机，有信号输入自动唤醒功能。支持无信号待机时间选择。
Ø 支持上电模式选择。
Ø 支持端口为RJ45的232串口控制，一路输入两路环出串行连接控制。
Ø 支持最大横竖16x16内任意拼接显示，支持竖屏拼接显示。
Ø 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。
