产品概述
本驱动板能更好解调出各种输入信号。内含强大的视频处理功能，能输出高质量的画面。提供VGA（内接）、DP、HDMI、OPS（内接）等接口，支持1080P(VGA、OPS信号)以内的输入，支持3840×2160＠60HZ(HDMI、DP信号)以内高清信号输入，支持4K60Hz V_BY_ONE输出，效果更好并提供逐行的高清晰的视频，该板卡还集成了温控、LED指示灯、按键、遥控、音频输出等便捷功能。
功能特点
Ø 支持最大4K60 HDMI，DP输入。
Ø 支持内置VGA输入（乐华标准定义），支持OPS输入。
Ø支持输入的信号支持0度、180度、水平镜像，垂直镜像显示。
Ø支持按键+遥控操作。
Ø支持4K VBO屏显示，支持单分区，双分区VBO屏，PWM背光调制。
Ø支持功放音频输出（接喇叭2x10W），支持耳机输出。
Ø支持USB 升级软件维护方便，不支持USB播放媒体文件。
Ø支持温控自动风扇调节、以及温控自动报警功能。（可选）
Ø支持光感模块接口，感应外界环境亮度实现自动调节显示亮度。（可选）
Ø可支持1路RS232（TTL电平）扩展串口控制，实现串口控制。（可选）
Ø支持通道自动识别功能，无需选择输入信号源即可自动识别，支持无信号自动待机，有信号输入自动唤醒。
Ø支持上电模式选择。

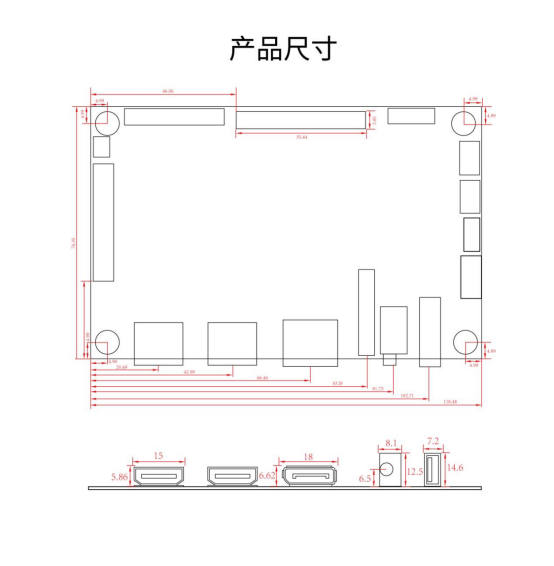

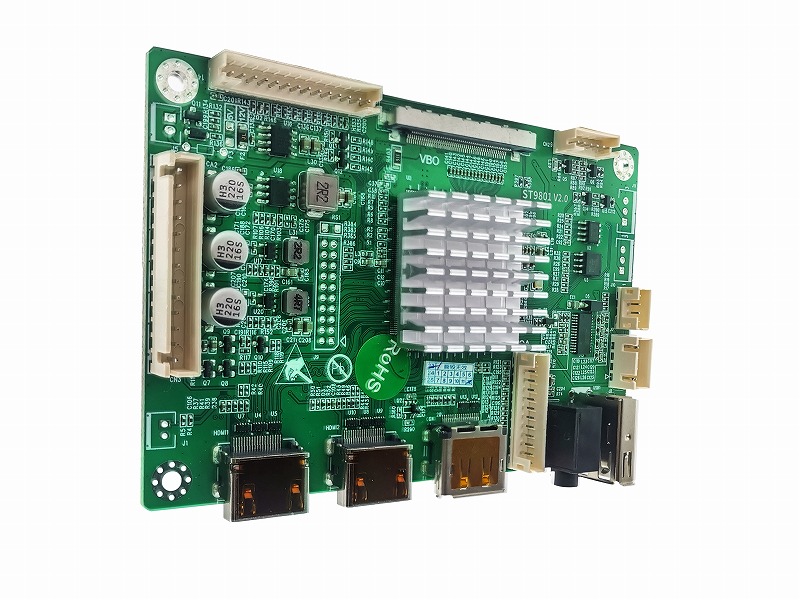

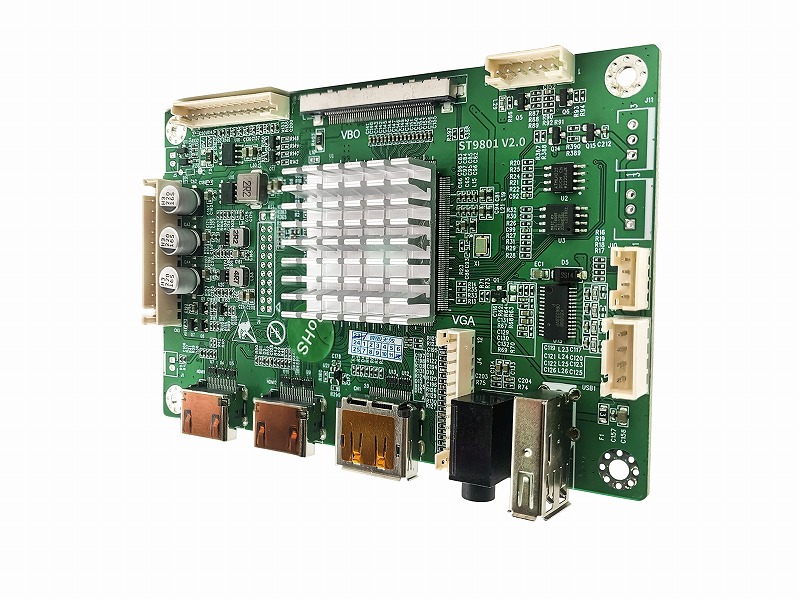

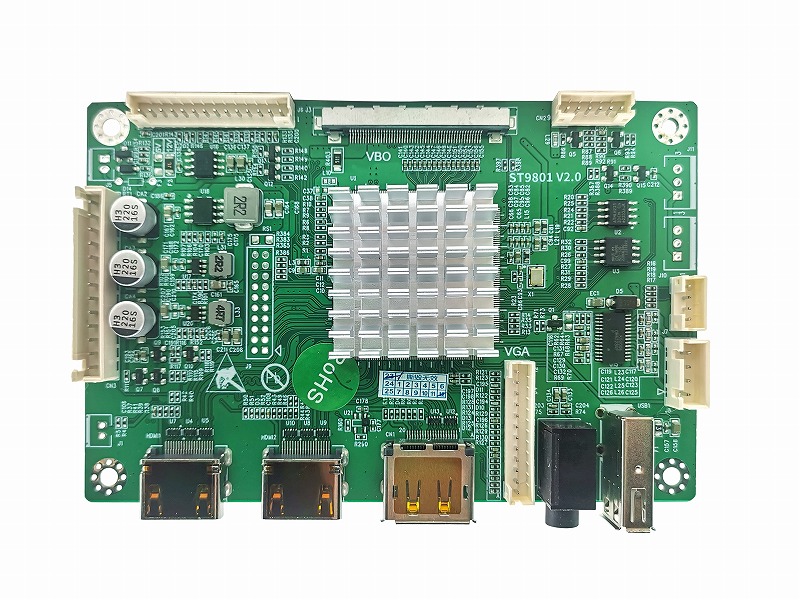

外观

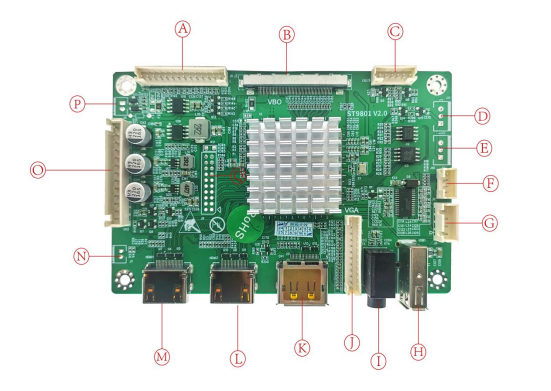

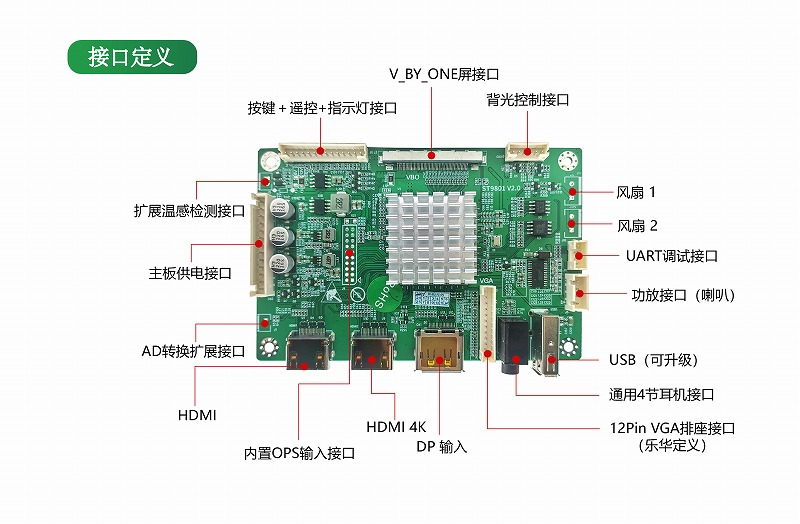

端口说明
|
序号
|
说明
|
序号
|
说明
|
|
A
|
按键＋遥控+指示灯接口
|
J
|
12Pin VGA排座接口（乐华定义）
|
|
B
|
V_BY_ONE屏接口
|
K
|
DP 输入
|
|
C
|
背光控制接口
|
L
|
HDMI 4K
|
|
D
|
风扇1
|
M
|
HDMI
|
|
E
|
风扇2
|
N
|
AD转换扩展接口
|
|
F
|
UART调试接口
|
O
|
主板供电接口
|
|
G
|
功放接口（喇叭）
|
P
|
扩展温感检测接口
|
|
H
|
USB（可升级）
|
Q
|
内置OPS输入接口
|
|
I
|
通用4节耳机接口
|
|
|
