产品概述
本驱动板能更好解调出各种输入信号。内含强大的视频处理功能，能输出高质量的画面。支持点LVDS、VBO液晶屏，支持信号90度旋转和DP环通功能，提供VGA，DP，DVI，HDMI等接口，支持1080P(VGA，DVI信号)以内的输入，支持3840×2160＠60HZ(HDMI，DP信号)以内高清信号输入，输出效果更好并提供逐行的高清晰的视频，可实现任意通道15x15（极清信号支持到10x10拼接）内拼接，该板卡还集成了温控、时钟、LED指示灯。
功能特点
Ø支持4K输入，点4块1920拼接屏(3840x2160)时候，可以实现点对点显示画面无压缩拉伸，显示效果更清晰逼真。
Ø支持DP环通，任意输入信号可以通过DP输出环通到下一块屏的DP输入口，此功能可以代替分配器及矩阵（前端信号接入是4k信号，那就取代了4K分配器和4K矩阵）的部分功能来使用（不再需要信号分配器）。
Ø输入的信号支持90度、180度、270度翻转，翻转效果极佳。
Ø 支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。
Ø1366，1920常用屏参（支持8bit和10bit LVDS液晶屏）系统集成，使用时可通过拨码开关设置，装机售后都非常方便，免去烧录程序的麻烦。
Ø信号自动检测功能，当检测到有信号输入时，会自动切换到该信号源。
Ø支持一路MHL功能，具备MHL功能的手机、平板都可以将画面直接同步到大屏上，并且可以对画面进行裁剪去黑边操作。
Ø支持4k vby1 60hz液晶屏。（可选）
Ø支持OPS内置PC电脑输出。（可选）
Ø支持按键面板按键，遥控，开机指示灯等扩展。（可选）
Ø支持功放输出，接喇叭带来更好音效。（可选）

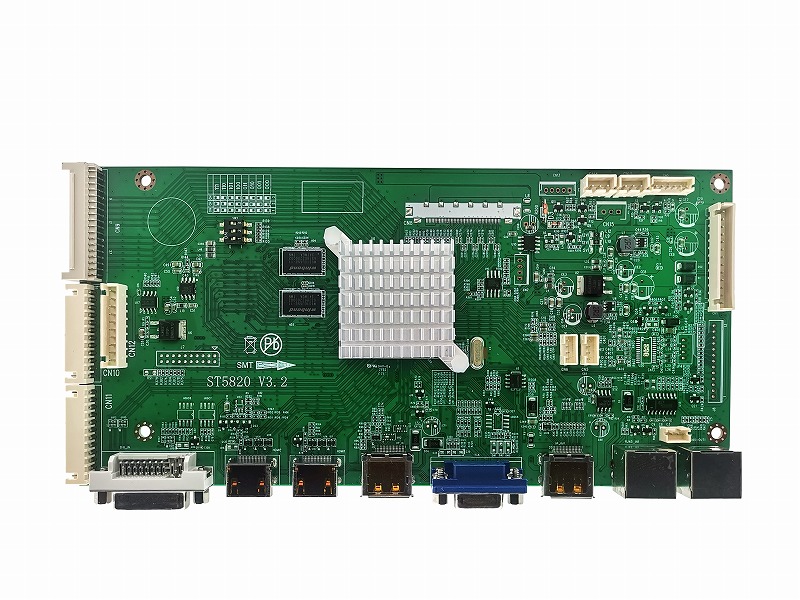

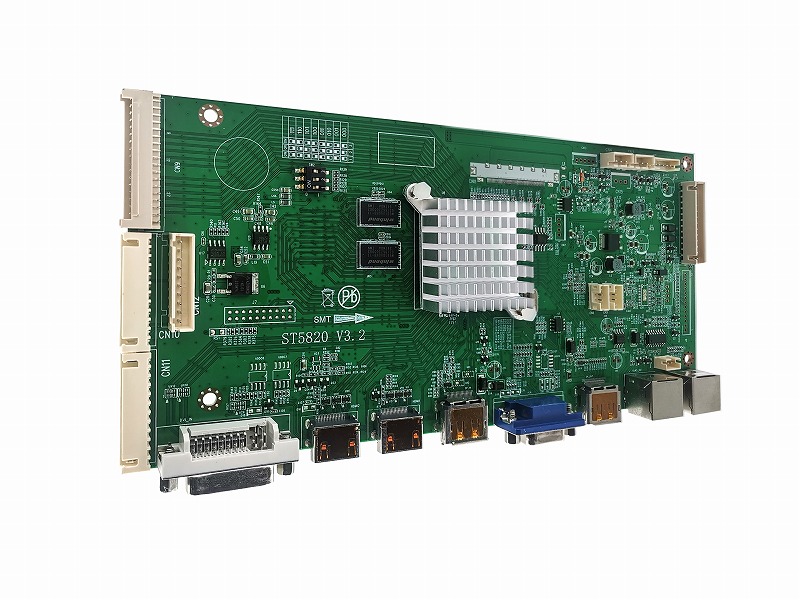

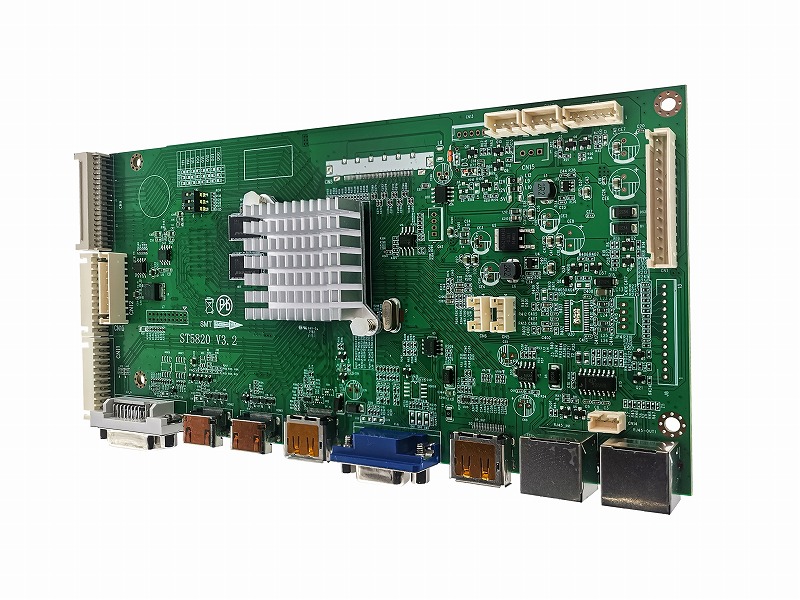

外观

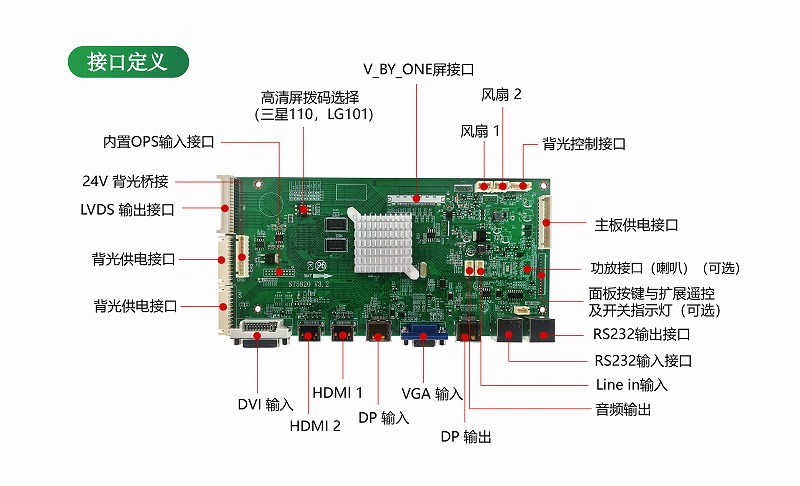

端口说明
|
序号
|
说明
|
序号
|
说明
|
|
A
|
V_BY_ONE屏接口
|
M
|
VGA 输入
|
|
B
|
风扇接口1
|
N
|
DP 输入
|
|
C
|
风扇接口2
|
O
|
HDMI 1
|
|
D
|
背光控制接口
|
P
|
HDMI 2
|
|
E
|
主板供电接口
|
Q
|
DVI 输入
|
|
F
|
功放输出（喇叭）（可选）
|
R
|
背光供电接口
|
|
G
|
面板按键与扩展遥控
及开关指示灯（可选）
|
S
|
背光供电接口
|
|
H
|
RS232输出接口
|
T
|
LVDS输出接口
|
|
I
|
RS232输入接口
|
U
|
24V背光桥接
|
|
J
|
Line in输入
|
V
|
内置OPS输入接口
|
|
K
|
音频输出
|
W
|
高清屏拨码选择
（三星110，LG101)
|
|
L
|
DP 输出
|
|
|
