产品概述
本驱动板能更好解调出各种输入信号，内含强大的视频处理功能，能输出高质量的画面。提供VGA， DP，DVI，HDMI等接口，支持1080P(VGA，DVI信号)以内的输入，支持3840×2160＠60HZ(HDMI，DP信号)以内高清信号输入，直接驱动全系列的大尺寸4K VBY1 60HZ液晶屏(26寸以上)，效果更好并提供逐行的高清晰的视频，可实现任意通道15x15（极清信号支持到10x10拼接）内拼接，该板卡还集成了温控、时钟、LED指示灯。
功能特点
Ø支持4K输入，直接驱动全系列的大尺寸4K VBY1 60HZ液晶屏，可以实现点对点显示，显示画面无压缩拉伸，显示效果更清晰逼真。
Ø支持DP信号输入。
Ø输入的信号支持90度、180度、270度翻转，翻转效果极佳。
Ø支持机器码（地址码），行列地址眼见即所得，填入控制软件即可，再也不用为计算二进制而烦恼。
Ø信号自动检测功能，当检测到有信号输入时，会自动切换到该信号源。
Ø支持USB 升级软件维护方便，不支持USB播放媒体文件。
Ø支持HDMI1.4（3840×2160＠30HZ）和HDMI2.0（3840×2160＠60HZ）输入。
Ø支持开一路信号（信号可以支持达到4k）进行整屏的漫游、叠加。（可选）

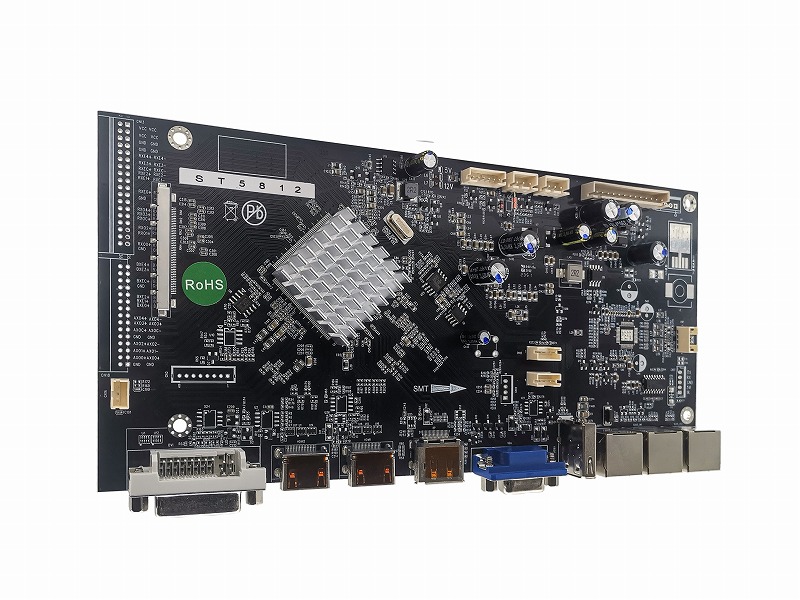

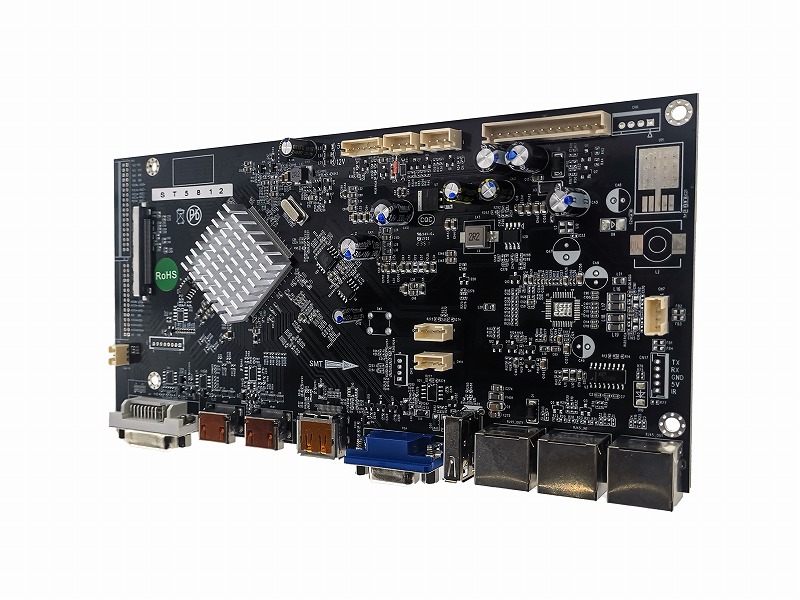

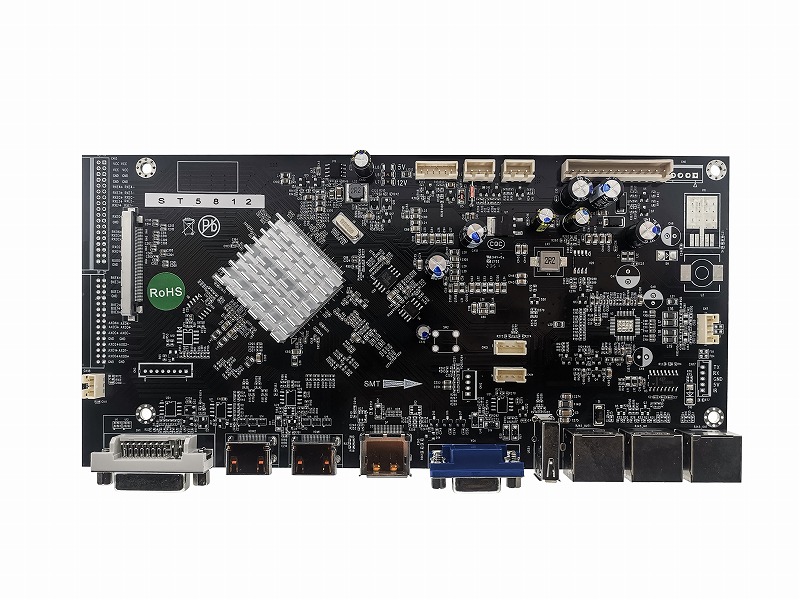

外观

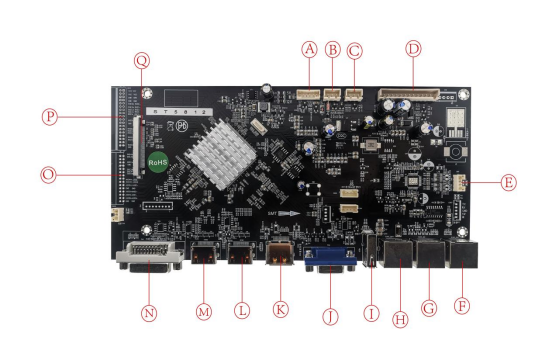

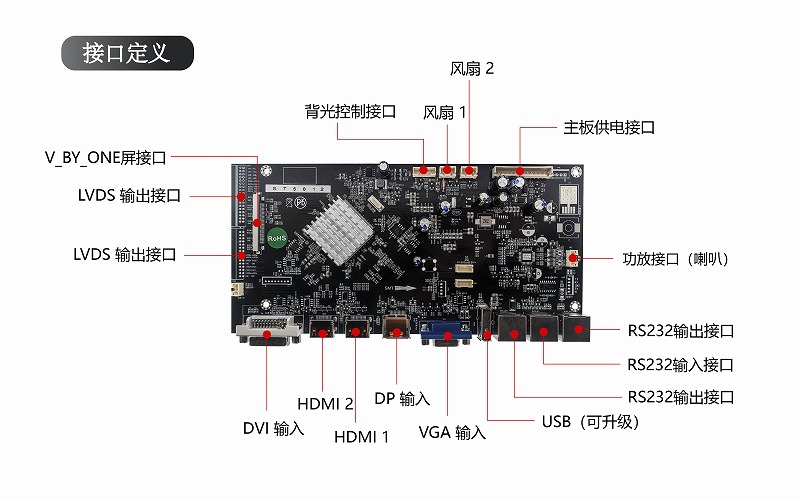

端口说明
|
序号
|
说明
|
序号
|
说明
|
|
A
|
背光控制接口
|
J
|
VGA输入
|
|
B
|
风扇 1
|
K
|
DP 输入
|
|
C
|
风扇 2
|
L
|
HDMI 1
|
|
D
|
主板供电接口
|
M
|
HDMI 2
|
|
E
|
功放接口（喇叭）
|
N
|
DVI 输入
|
|
F
|
RS232输出接口
|
O
|
LVDS输出接口
|
|
G
|
RS232输入接口
|
P
|
LVDS输出接口
|
|
H
|
RS232输出接口
|
Q
|
V_BY_ONE屏接口
|
|
I
|
USB（可升级）
|
|
|
