产品概述
ST5300S 是一款专门为显示器设计的TFT-LCD 驱动板，采用了高集成度驱动芯片，使得其具有较小的PCB尺寸和支持丰富的信号源输入，并具有高质量的1920×1080 @ 60Hz图像输出。
功能特点
Ø支持10bit/ 8bit双组LVDS，输出分辨率高达 (1920x1080@ 60Hz)。
Ø支持输入信号：1路USB 2.0；1路HDMI输入(HDMI 1.4)；1路DVI（最高分辨率支持1920x1080 @ 60Hz）；1路RS232输入。
Ø输出信号：2路RS232输出；1路LVDS输出(1920x1080 @ 60Hz)。
Ø带自动温控系统，运行更稳。
Ø带USB升级功能，方便维护和组装工程。
Ø高效的3D梳状滤波器图像处理引擎，输出图像更清晰逼真。
Ø全硬件构架，无 CPU 和操作系统。
Ø多总线并行处理，处理功能强大。
Ø可全天 24 小时持续工作。
Ø支持遥控器操作所有拼接功能。（可选）
Ø无病毒感染风险，安全性好。
Ø智能温控，检测机体温度自动打开风扇。
Ø无病毒感染风险，安全性好。

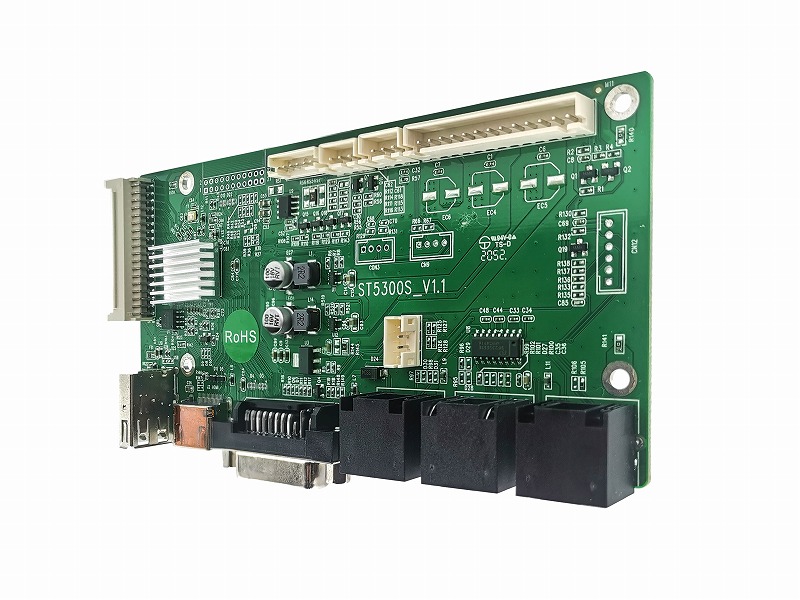

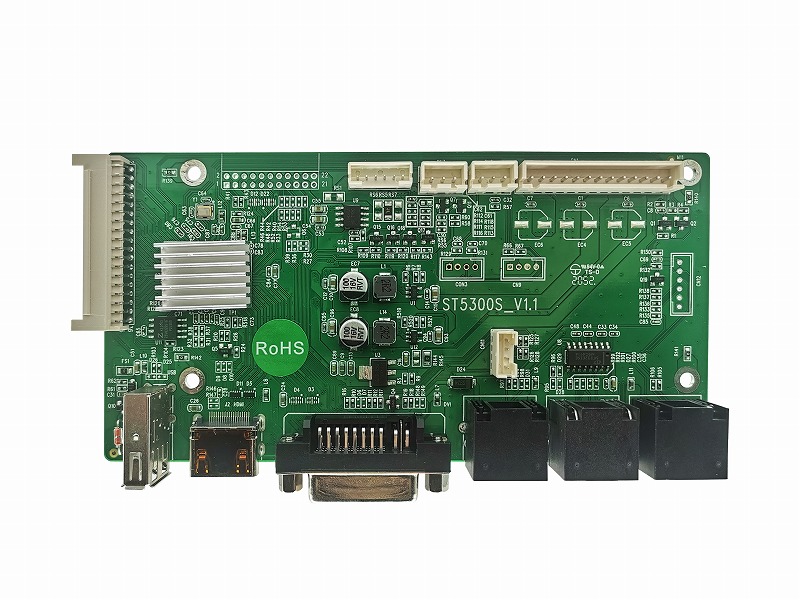

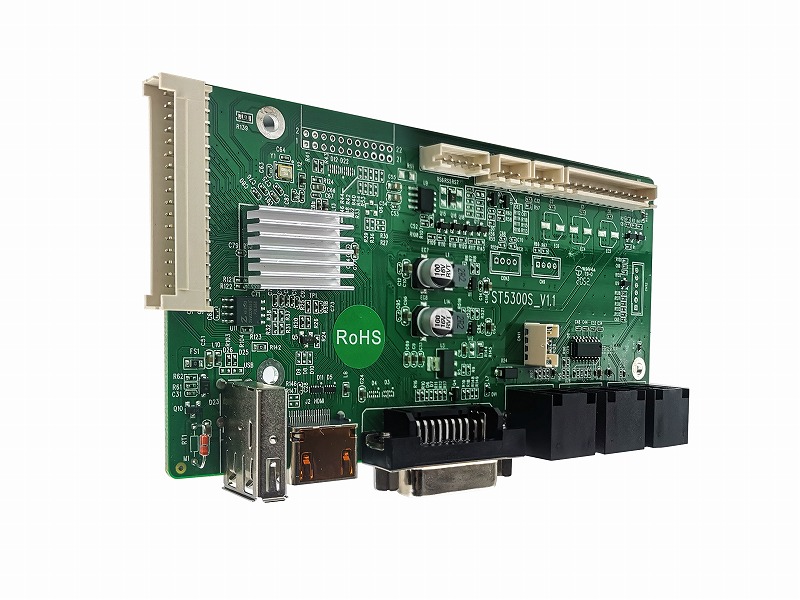

外观

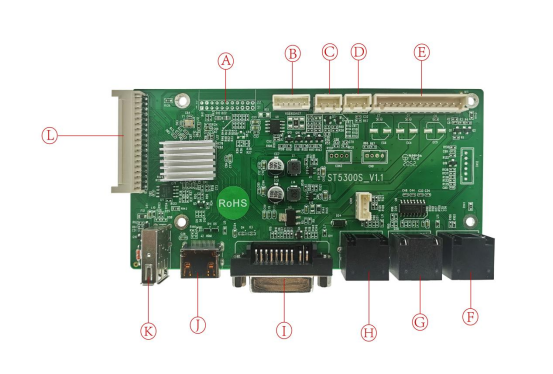

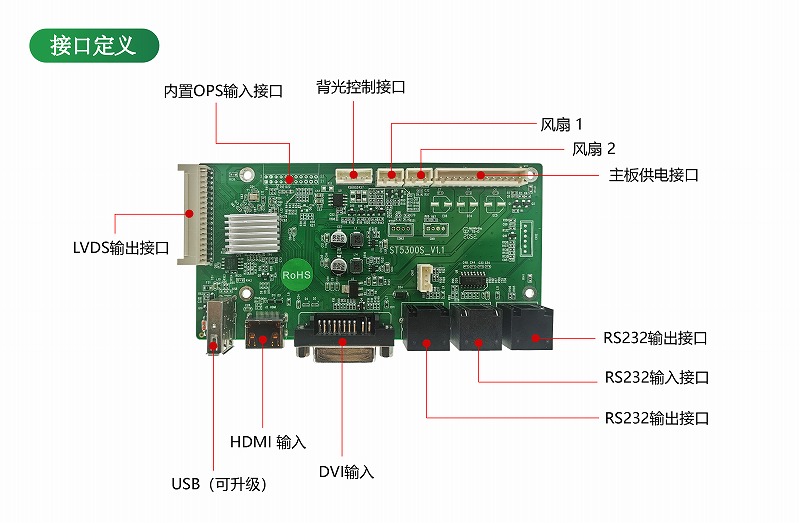

端口说明
|
序号
|
说明
|
序号
|
说明
|
|
A
|
内置OPS输入接口
|
G
|
RS232输入接口
|
|
B
|
背光控制接口
|
H
|
RS232输出接口
|
|
C
|
风扇 1
|
I
|
DVI 输入
|
|
D
|
风扇 2
|
J
|
HDMI 输入
|
|
E
|
主板供电接口
|
K
|
USB（可升级）
|
|
F
|
RS232输出接口
|
L
|
LVDS输出接口
|
